Трубопроводная сеть
Моделирование гидравлических и термобарических параметров всей сети с учетом технологических ограничений
Импортозамещение
Российское решение для расчета сетей
Решает задачи гидравлического и теплового моделирования трубопроводных сетей, анализа режимов и технологических ограничений в современной веб-среде
Решаемые задачи
Что происходитв сети сейчас?
Распределение расходов, давлений и температур с учетом взаимного влияния объектов сети
- Граничные объекты, трубопроводы и арматура в одной модели
- Расчет разветвленных и кольцевых систем
- Анализ параметров по всей сети
Целостная картина режима, в которой каждый участок связан с остальной системой
Функциональная архитектура
Единое расчетное ядро
Расчет всей сети на основе балансов массы, импульса и энергии – в рамках единой связанной системы
Матричный расчет сети
Сеть решается как единая система нелинейных уравнений
- Кольцевые участки, байпасные линии и разветвления
- Инвертирование граничных условий
- Автоматический реверс потока
- Возможность распараллеливания на CPU
Работа из браузера
Доступ без тяжелого локального клиента и централизованное обновление
Роли и права доступа
Совместная работа с разграничением доступа к проектам
Версионирование моделей
История изменений и сохранение состояний модели
Управление объектами
Исходные данные, характеристики и результаты в одной управляемой таблице
Гибкая рабочая среда
Настраиваемые единицы измерения, светлая и темная темы
Справка и обучение
Руководства, методические материалы и интерактивные курсы в платформе
Интерфейс продукта
Расчет трубопроводной сети

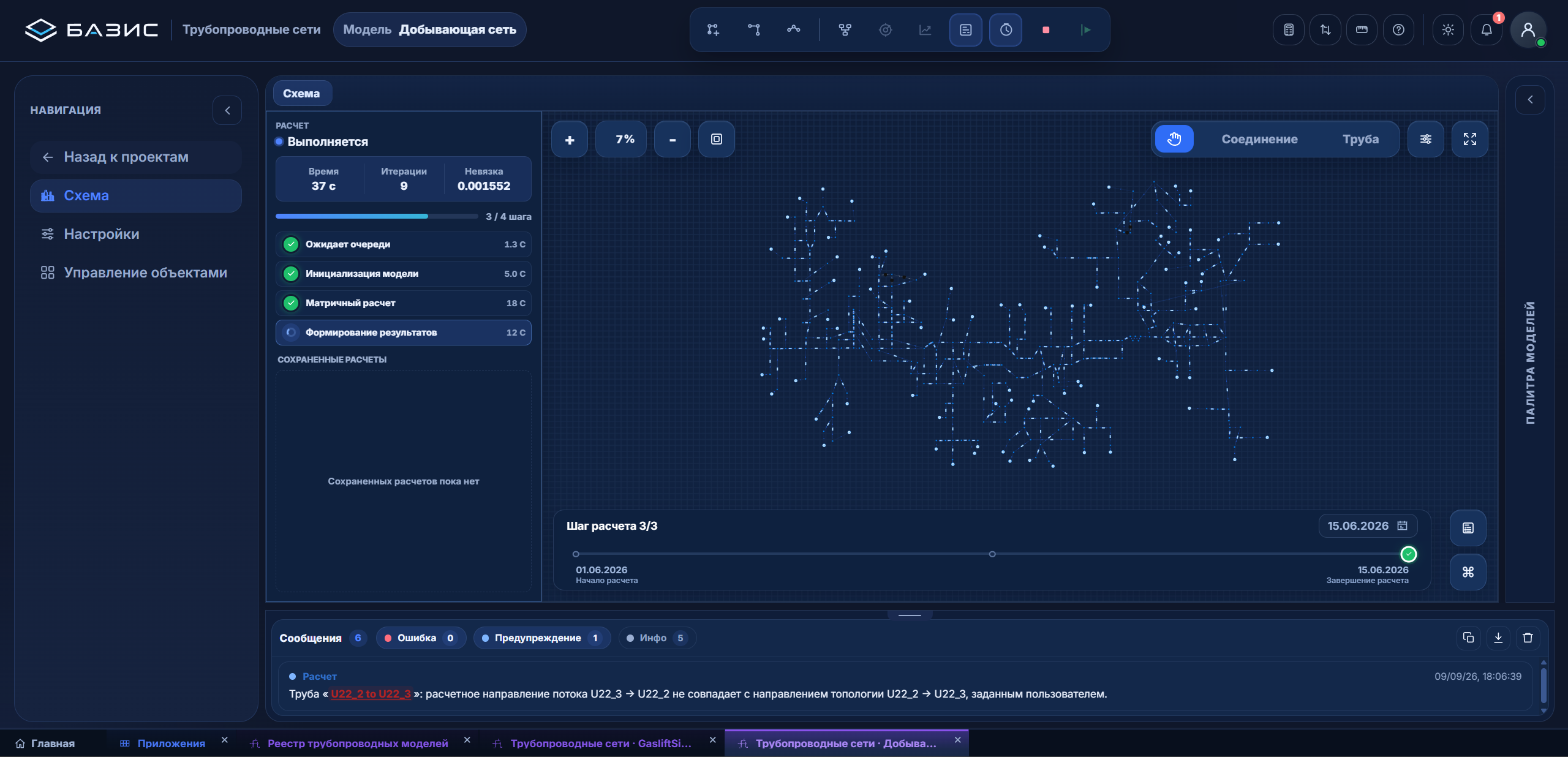

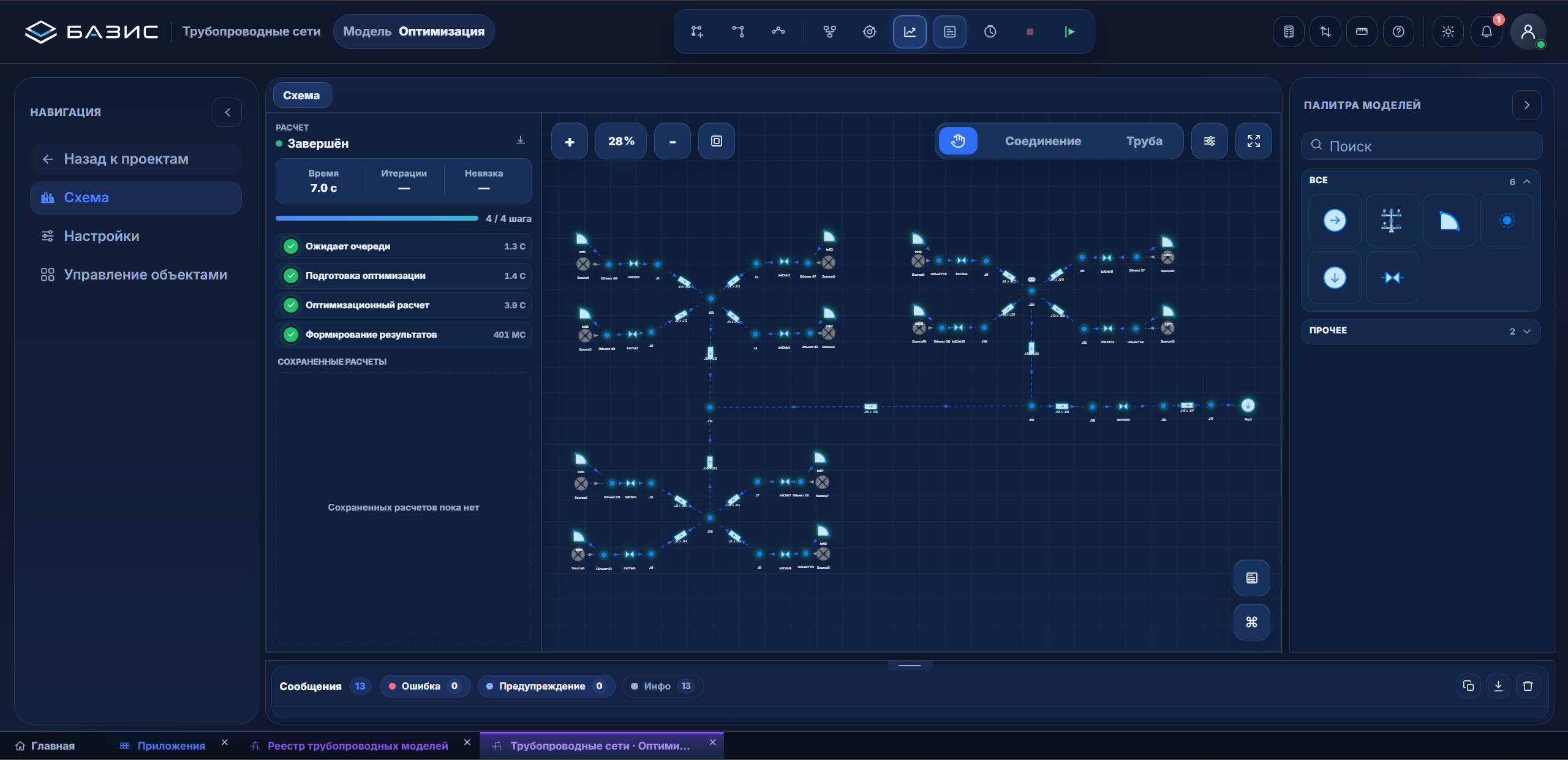

Схема добывающей сети, этапы матричного расчета и сообщения расчетного модуля
Адаптация модели
Модель, согласованнаяс фактическим режимом

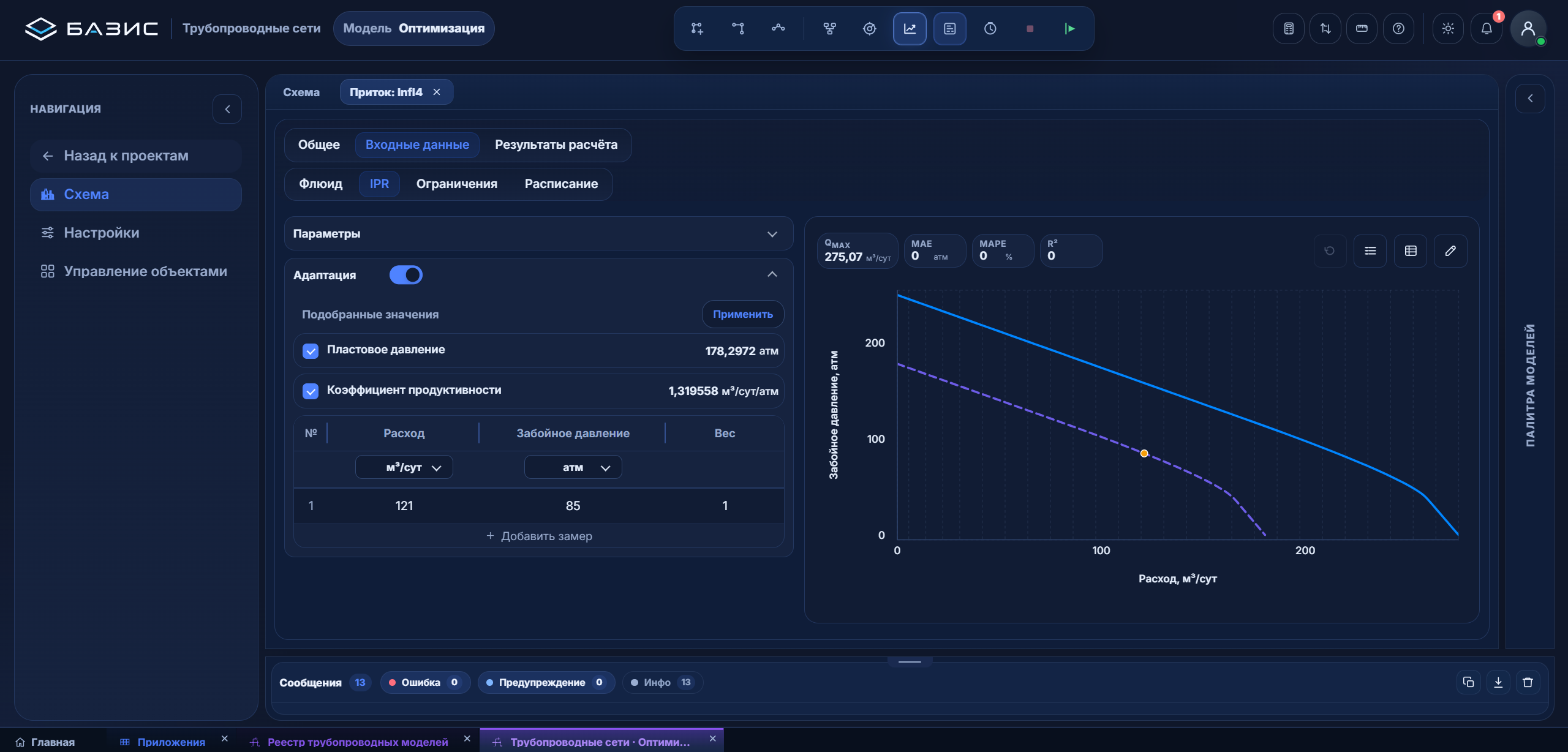

Адаптация по промысловым измерениям давления и температуры для уменьшения отклонений расчета от факта
- 01
Фактическиеданные
Давление и температура по объектам на заданную дату
- 02
Настройкапараметров
Выбор параметров и диапазонов их варьирования
- 03
Запускадаптации

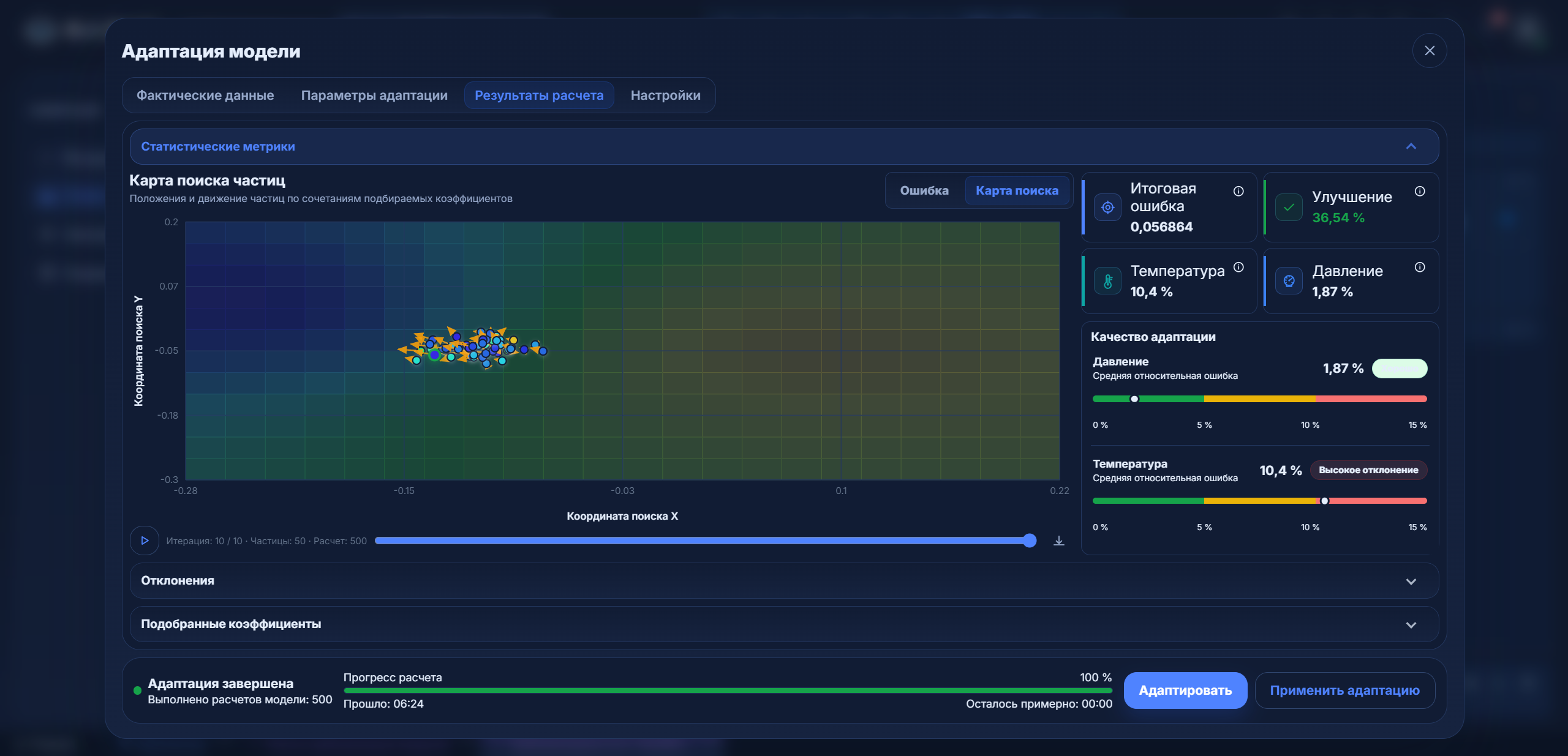

Выбор алгоритма и запуск процесса поиска
- 04
Анализрезультатов
Сопоставление с фактом и динамика ошибки
- 05
Обновленнаямодель
Уточненная расчетная основа для оценки режимов и прогноза
- Адаптируемые параметры
- Коэффициенты трения, гидростатики и теплопередачи
- Алгоритмы адаптации
- Дифференциальная эволюция, рой частиц, генетический алгоритм, методы Нелдера – Мида и Левенберга – Марквардта
Оптимизация модели
Поиск лучшегодопустимого режима

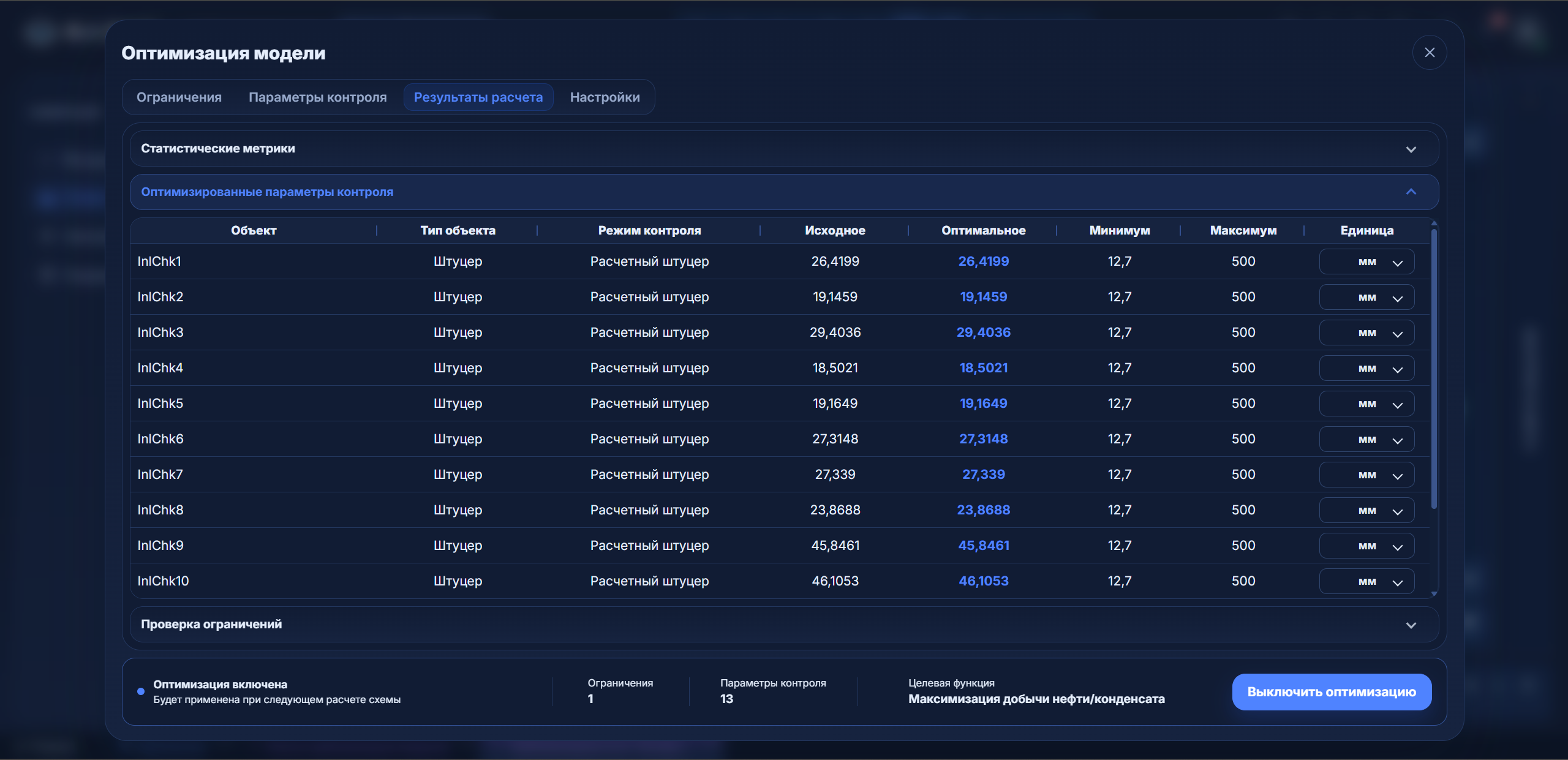

Подбор управляющих параметров сети с учетом целевой функции и технологических ограничений
Целевая функция
Что оптимизируем
- maxДобыча нефти, конденсата или газа
- minЗакачка реагента
- minДобыча воды или попутного газа
Управляющие параметры
- Диаметр / перепад на штуцере
- Частота ЭЦН
- Число качаний
- Частота насоса / компрессора
- Расход реагента
Допустимая область
Какие ограничения учитываем
| Гидравлические | Давление и перепад давления |
|---|---|
| Расходные | Расход по объекту и суммарный расход |
| Температурные | Температура по объектам |
| Компонентные | Содержание H₂S, CO₂ и других компонентов |
| Групповые | Ограничения по группе объектов |
Итерационный поиск: расчет сети, оценка целевой функции, проверка ограничений и обновление параметров
Качество, скорость и сходимость
Сопоставление с зарубежным референсом
Отклонение результатов БАЗИС от референса
| Параметр | Среднее | Максимальное |
|---|---|---|
| Давление · P | 0,48 % | 1,05 % |
| Расход · Q | 0,04 % | 0,68 % |
| Температура · T | 0,16 % | 0,94 % |
Время расчета на срез
| Объектов в модели | БАЗИС | Референс |
|---|---|---|
| ≈ 100 | 0,9 с | 0,8 с |
| ≈ 1 000 | 21,4 с | 20,6 с |
| ≈ 3 000 | 82,7 с | 78,9 с |
итераций до сходимости в среднем у БАЗИС19 – у референса
