Скважина
Моделирование добывающих и нагнетательных скважин. Гидравлический, тепловой и электротехнический расчет с учетом подземного и наземного оборудования
Российское ПО
для моделирования скважин
Моделирование скважин, анализ режимов и расчет оборудования в современной веб-среде. Совместная работа с моделями и централизованное управление доступом
ПО сопоставимого класса задач
- 01PROSPERPetroleum Experts
- 02PIPESIMSLB
- 03WellFloWeatherford
Физика в основе модели
PVT
Black Oil и композиционные EOS-модели Peng–Robinson / SRK. Двух- и трехфазное равновесие
Гидравлический расчет
Однофазный поток
Потери давления на трение по Дарси–Вейсбаху. Коэффициент трения λ(Re, ε/D)
Учитываются гравитационная и ускорительная составляющие
Многофазный поток
- Beggs–Brill
- Hagedorn–Brown
- Orkiszewski
- Gray
- Duns–Ros
- Mukherjee–Brill
4 собственные механистические модели БАЗИС
Методики теплового расчета
Полный энергетический баланс
Баланс энтальпии потока с учетом теплообмена, изменения скорости и высоты. Влияние давления, включая эффект Джоуля–Томсона, учитывается через энтальпию при локальных P и T
Улучшенная аппроксимация
Приближенный энергетический баланс через теплоемкость и коэффициент Джоуля–Томсона. Учитывает теплообмен и изменение высоты, но не изменение кинетической энергии потока
Упрощенная аппроксимация
Расчет температуры по теплообмену с окружающей средой при постоянных теплоемкостях фаз. Без учета эффекта Джоуля–Томсона, изменения кинетической и потенциальной энергии
Доступ без тяжелого локального клиента и централизованное обновление
Совместная работа с разграничением доступа к проектам
История изменений и сохранение состояний модели

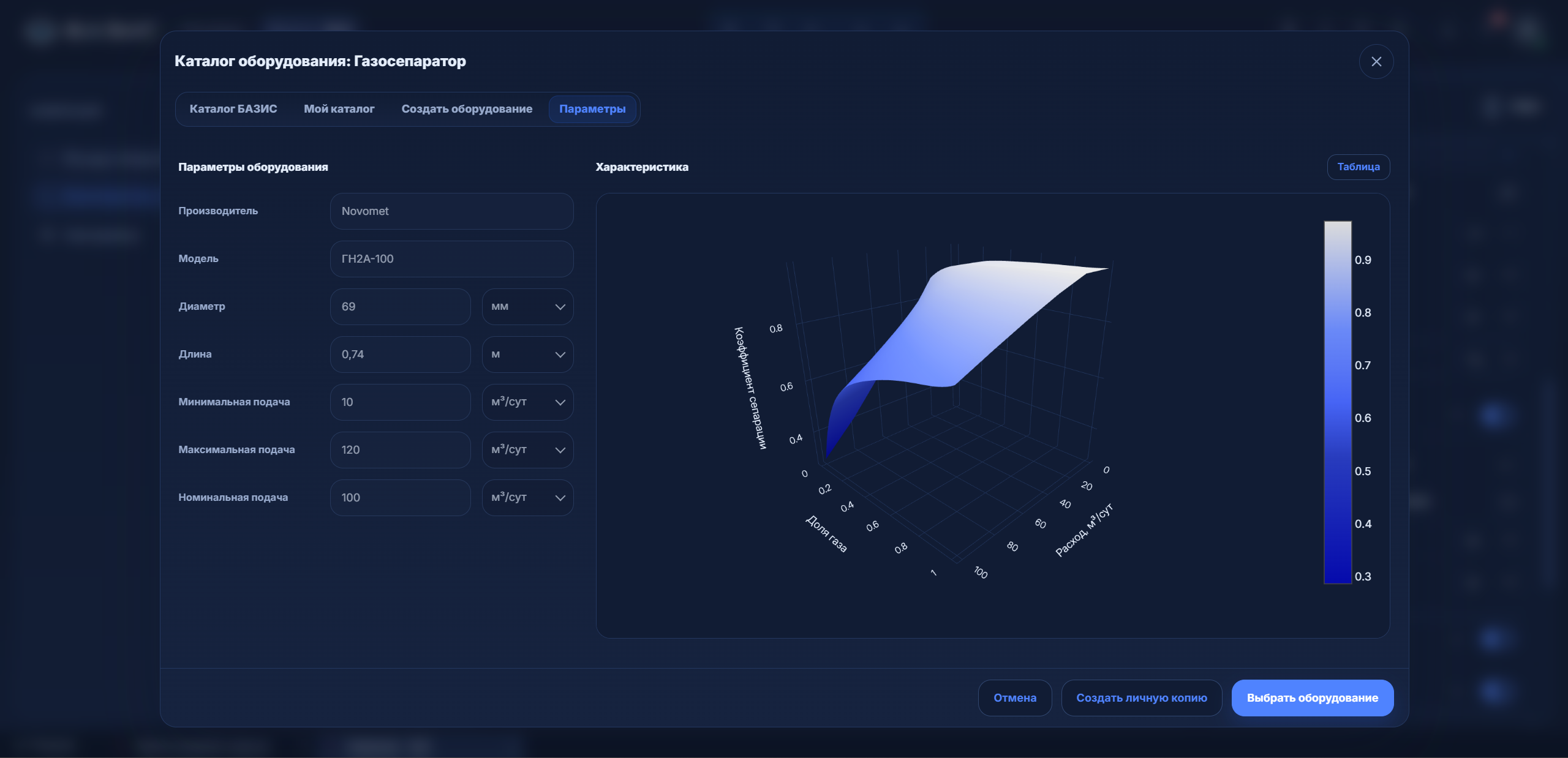

Готовые каталоги оборудования от вендора, создание оборудования и собственных каталогов
Настраиваемые единицы измерения, светлая и темная темы
Руководства, методические материалы и интерактивные курсы в платформе
Способы эксплуатации
и конструкции скважин
Соберите модель под вашу конструкцию и способ эксплуатации – от фонтанной скважины до раздельной работы пластов и боковых стволов
Добывающие скважины
Моделирование установившегося режима и определение рабочей точки по характеристикам притока и подъема
Нагнетательные скважины
Гидравлический и тепловой расчет закачки воды и газа с учетом конструкции скважины и свойств закачиваемого флюида
Одновременно-раздельная эксплуатация
Два интервала, изоляция пакером. Раздельные потоки по НКТ и затрубью

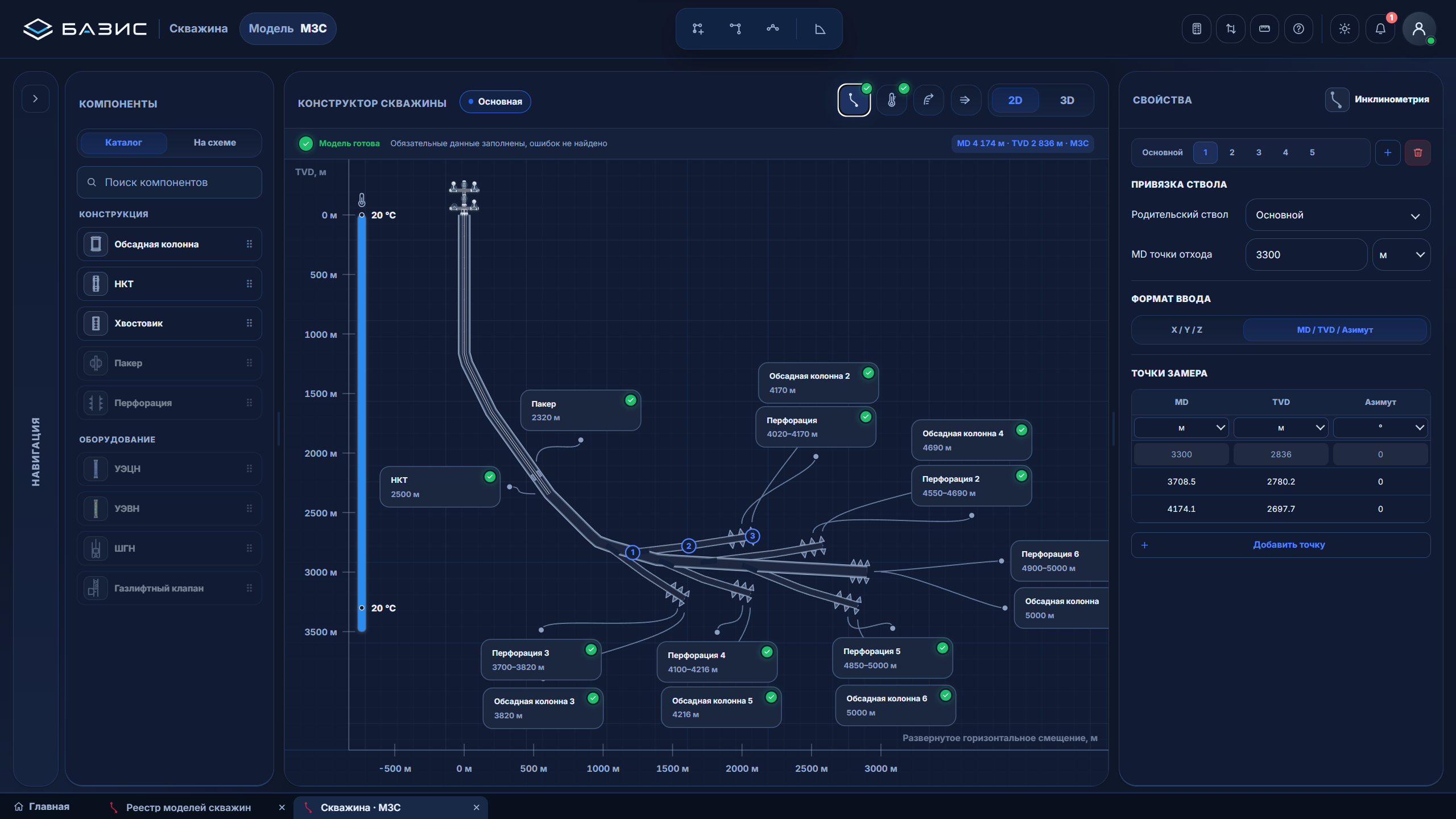

Многозабойные скважины
Многозабойные скважины с боковыми ответвлениями – для добычи и нагнетания
Интерфейс продукта

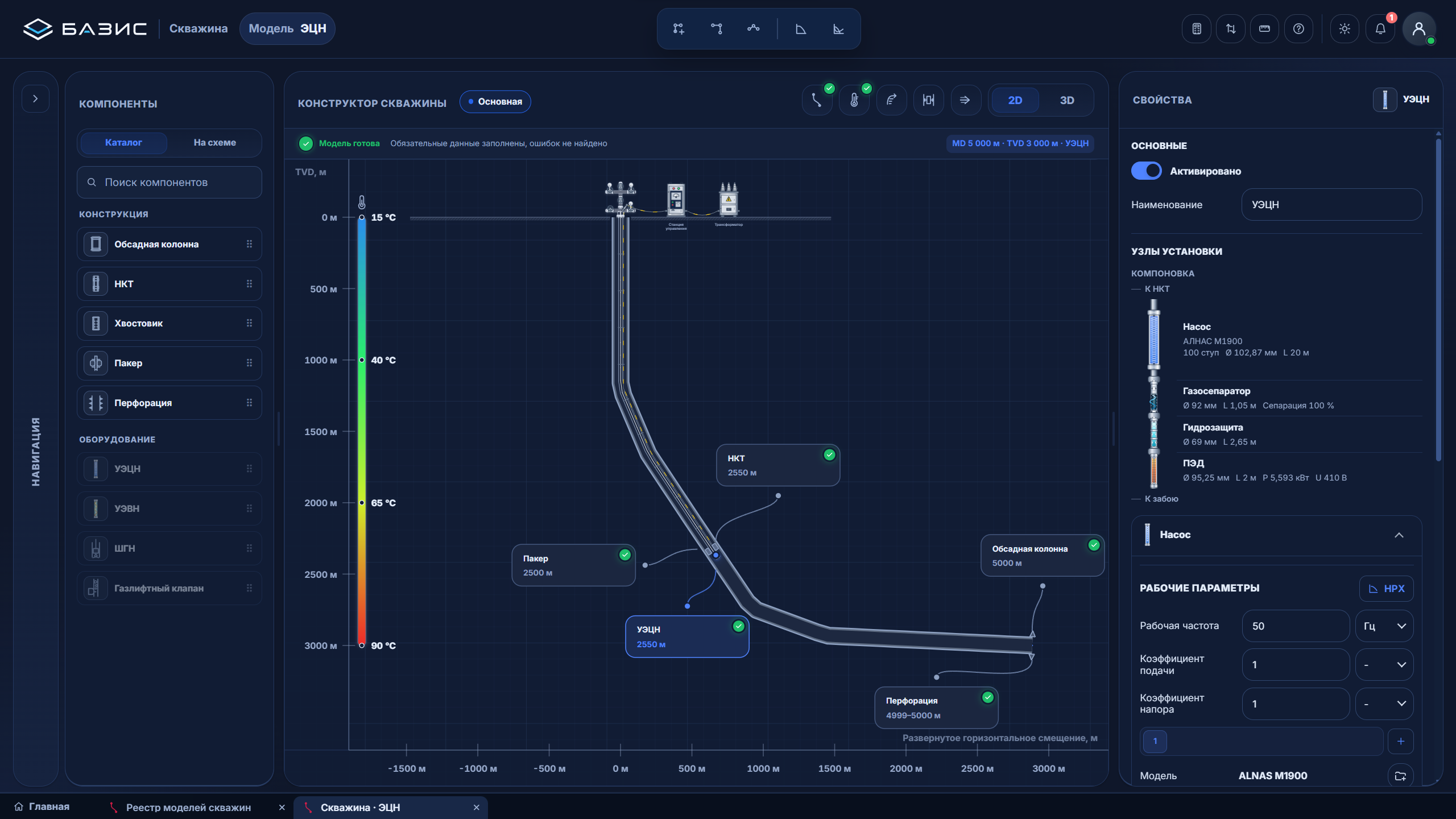

Конструктор скважины
2D-модель скважины с УЭЦН, свойства элементов и проверка исходных данных
Комплексный расчет
скважин с УЭЦН/УЭВН
Гидравлический, электротехнический и тепловой расчеты согласуются между собой. Нагрев двигателя меняет температуру потока – и условия следующего расчета
Гидравлический расчет
Профиль давления, фактическая подача и напорно-расходная характеристика определяют мощность насоса

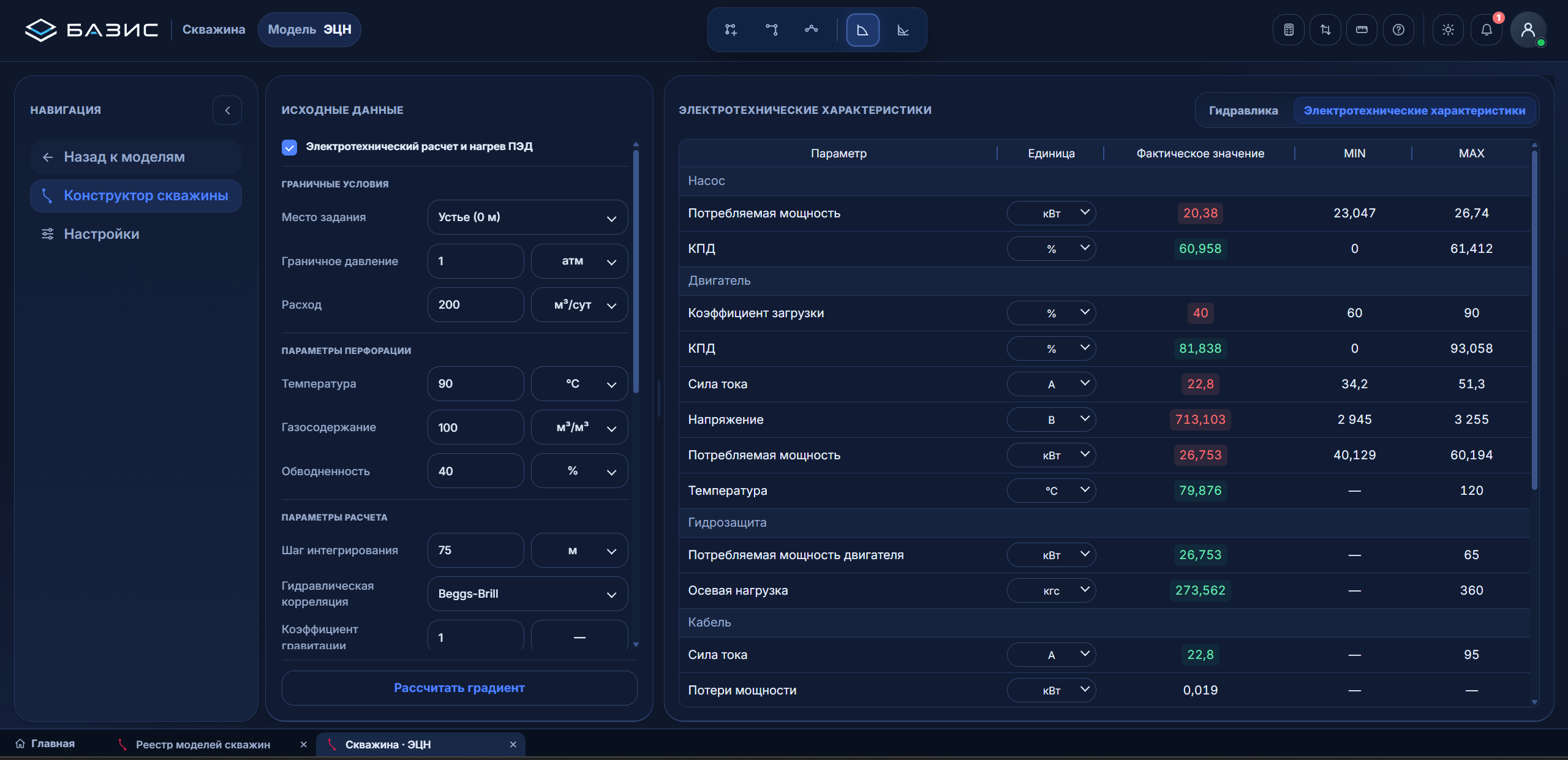

В электротехнический расчет: мощность насосаЭлектротехнический расчет
Нагрузка двигателя, ток, КПД, потребляемая мощность и потери в оборудовании
В тепловой расчет: потери двигателяТепловой расчет
Теплообмен по стволу и нагрев от двигателя формируют температуру потока
Обратно в гидравлику: обновленная температураСвойства флюида пересчитываются в гидравлическом и тепловом расчетах. Результат – согласованные профили и параметры оборудования

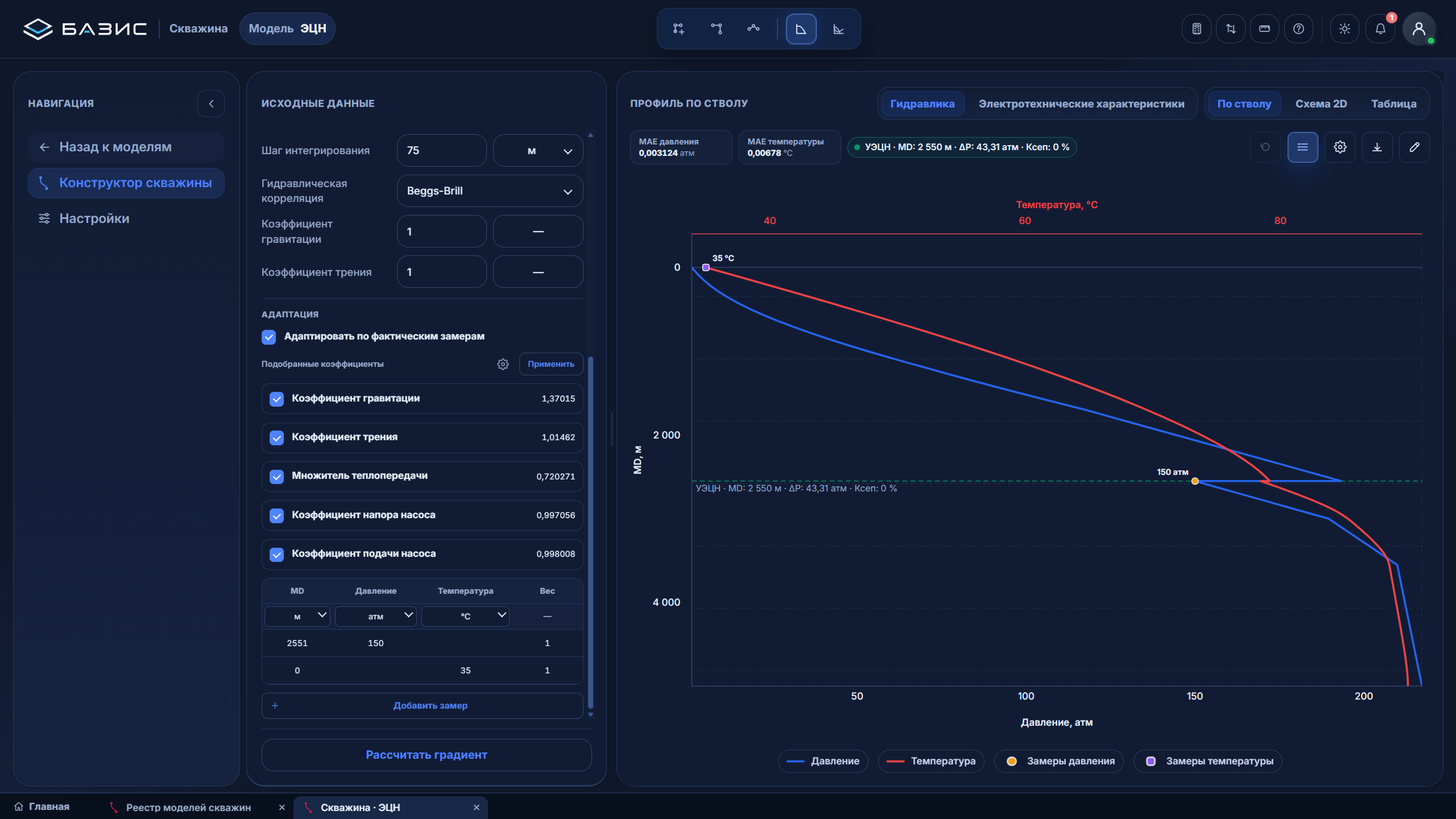

Градиент и адаптация модели
Давление и температура по всей глубине. Автоматический подбор коэффициентов с полным пересчетом профиля и контролем отклонений
Вынос жидкости из газовых скважин
Сравнение фактической и критической скорости по глубине – диагностическая оценка восходящего газожидкостного потока
Градиенты и потери давления
Скорости фаз и доля жидкости
Режим течения и расходы фаз
PVT-свойства флюида

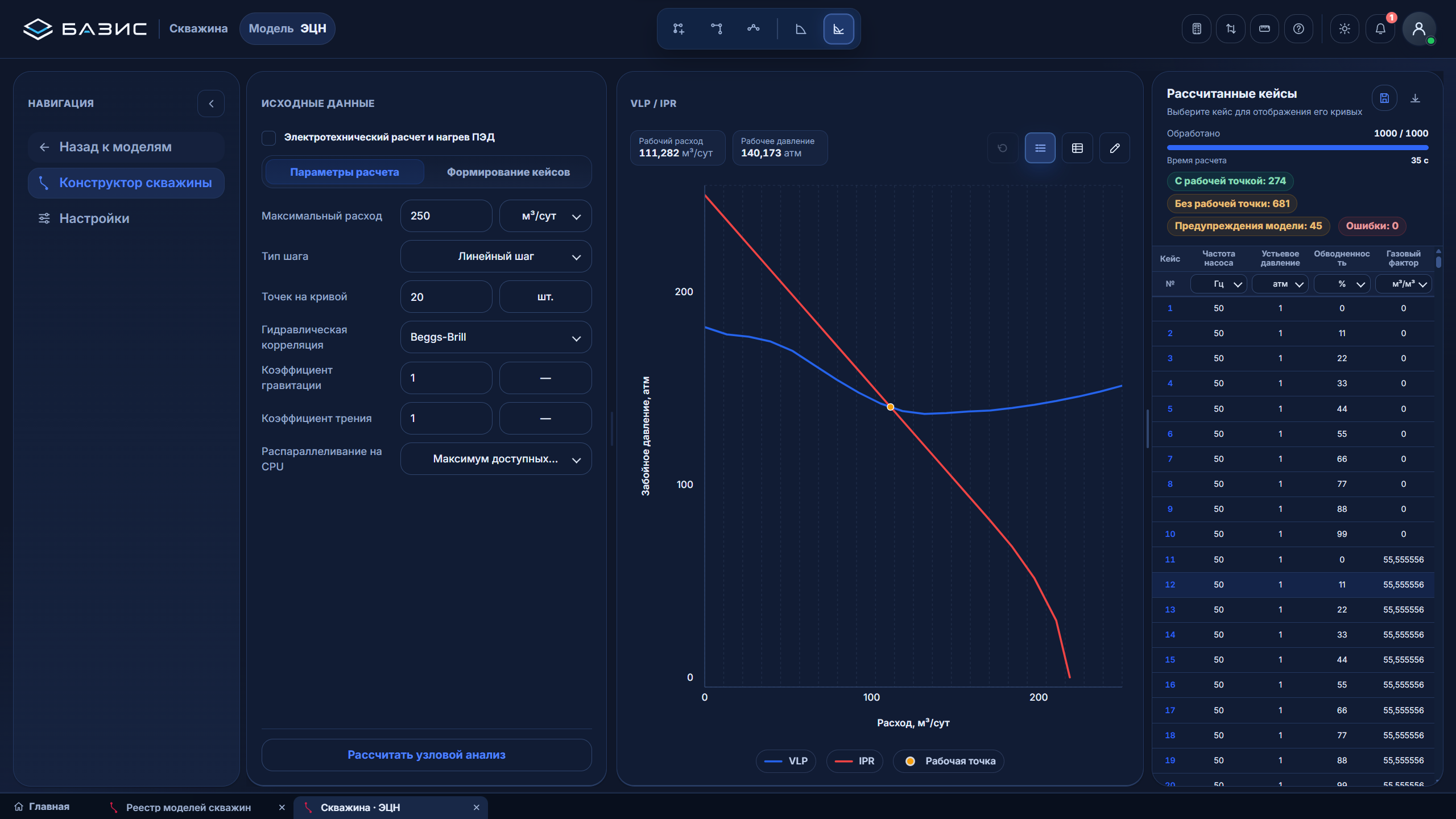

Узловой анализ
Определение рабочей точки по IPR/VLP, сравнение расчетных кейсов и формирование VFP-таблиц
